眾所周知，隨著煤改氣政策的推進，燃氣蒸汽鍋爐將取代傳統燃煤蒸汽鍋爐作為工業生產主要的供熱設備。由于市場上燃氣蒸汽鍋爐型號眾多，大多數用戶對燃氣蒸汽鍋爐的了解僅僅停留在價格，廠家方面，更深一層的燃氣蒸汽鍋爐的構造和原理基本都不清楚，被怎么選擇燃氣蒸汽鍋爐困擾是正常不過。今天帶大家了解下燃氣蒸汽鍋爐構造的原理。

燃燒器

燃氣燃燒器構造由以下5個系統組成：

1、送風系統。送風系統的功能在于向燃燒室里送入一定風速和風量的空氣，其主要部件有：殼體、風機馬達、風機葉輪、風槍火管、風門控制器、風門檔板、凸輪調節機構、擴散盤。

2、點火系統。點火系統的功能在于點燃空氣與燃料的混合物，其主要部件有：點火變壓器、點火電極、電火高壓電纜。較為安全的一種點火系統稱為電子脈沖點火器，被卓益節能等燃氣蒸汽鍋爐廠家所廣泛使用。其方便省時，只需用手指按動就可以，并且安全性高，不會出現因意外熄火出現的安全事故，一旦出現熄火的狀態，控制系統能及時關閉電磁閥，關斷燃氣通路。

3、監測系統。的功能在于保證燃燒器安全、穩定的運行，其主要部件有火焰監測器、壓力監測器、溫度監測器等。

4、燃料系統。燃料系統的功能在于保證燃燒器燃燒所需的燃料。燃油燃燒器的燃料系統主要有：油管及接頭、油泵、電磁閥、噴嘴、重油預熱器。燃氣燃燒器主要有過濾器、調壓器、電磁閥組、點火電磁閥組然、燃料蝶閥。

5、電控系統。電控系統是以上各系統的指揮中心和聯絡中心，主要控制元件為程控器，針對不同的燃燒器配有不同的程控器，常見的程控器有：LFL系列、LAL系列、LOA系列、LGB系列，其主要區別為各個程序步驟的時間不同。

控制器

1、超大全中文液晶顯示屏，內置白熾夜光燈，無論黑夜白天，屏幕內容清晰可見。

2、圖像動畫顯示水位狀態、加熱狀態、泵閥狀態、報警狀態，鍋爐運行一目了然。

3、CPU智能中央處理器，所有程序集中在一個數字芯片上，擴展性強，自動化程度高，操作簡便，功能強大。

4、具備時間設定、溫度設定、泵閥設定、連續設定、定時設定、壓力設定等多種控制功能，任意設置工作狀態。

5、具備水位極低報警(防干燒功能)、水溫超高報警、壓力超高報警等多種報警功能和連鎖保護能力(停機)，杜絕安全隱患。

6、詳細自診、記錄、檢查維修方便。

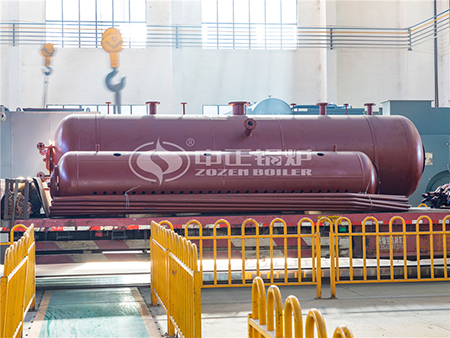

無錫中正鍋爐是一家集研發、設計、制造、銷售、服務于一體的專業鍋爐企業。生產的燃氣蒸汽鍋爐已廣泛應用于化工、食品、釀酒、供熱、造紙、印染、橡膠等行業。
